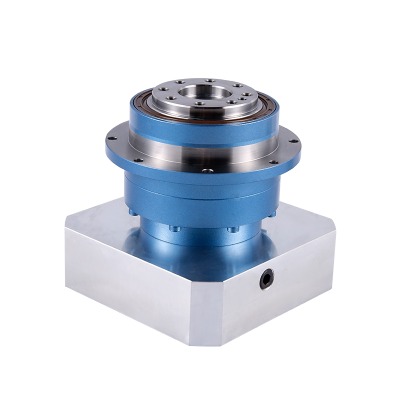

Düşük Boşluklu Yüksek Hassasiyetli Tork AHB Planet Şanzıman Redüktörü
Planet Redüktör
Planet redüktörün özellikleri 1. Sessiz: Düzgün ve sessiz çalışma sağlamak için he...
Ayrıntıları GörEndüstriyel otomasyon ve robot teknolojisinin dinamik dünyasında, bir sistemin verimliliği ve güvenilirliği genellikle temel bileşenlerine bağlıdır. Yüksek Torklu Planet Şanzıman kompakt bir formda güç ve hassasiyet sunmak için gerekli olan kritik unsurlardan biri olarak duruyor. Bu kılavuz, seçim sürecinin gizemini açığa çıkarmak ve özel ihtiyaçlarınız için mükemmel dişli kutusunu seçmeniz için temel faktörler ve teknik özellikler arasında gezinmenize yardımcı olmak üzere tasarlanmıştır. Bu dişli kutularının temel prensiplerini ele alacağız, kritik teknik parametreleri inceleyeceğiz, servo motorlar ve robotlar için özel uygulama senaryolarını inceleyeceğiz ve son olarak özel bir çözümün ileriye yönelik en iyi yol olduğunu tartışacağız.
Episiklik dişli kutusu olarak da bilinen planet dişli kutusu, yüksek redüksiyon oranları ve mükemmel tork iletimi elde etmek için benzersiz bir dişli düzeni kullanan karmaşık bir dişli sistemidir. Sistem, merkezi bir güneş dişlisinden, güneş dişlisinin etrafında dönen çok sayıda planet dişlisinden ve tüm grubu çevreleyen iç dişlere sahip bir halka dişlisinden oluşur. Bu konfigürasyon genellikle güneş dişlisinin merkezde olduğu ve gezegen dişlilerinin onun etrafında döndüğü güneş sistemimizle karşılaştırılır. Bu tasarım, yükün birden fazla planet dişli arasında paylaşılmasına olanak tanır, bu da tork kapasitesini önemli ölçüde artırır ve geleneksel paralel şaftlı dişli kutularına kıyasla sistemin genel verimliliğini artırır. Planet dişli kutusunun kompakt boyutu, muazzam torku işleme yeteneği ile birleştiğinde, onu çok çeşitli endüstriyel uygulamalarda tercih edilen bir seçim haline getirir. Tek kademeli planet dişli kutusu önemli bir redüksiyon oranı sağlarken, çok düşük çıkış hızları ve çok yüksek tork gerektiren uygulamalar için yaygın bir uygulama olan daha yüksek oranlara ulaşmak için birden fazla aşama istiflenebilir.
Dönem Yüksek Torklu Planet Şanzıman yalnızca bir pazarlama ifadesi değildir; kritik bir performans özelliğini tanımlar. Yüksek tork, doğrusal kuvvetin dönme eşdeğeridir. Bir dişli kutusunda, sistemin büyük miktarda gücü yüksek hızlı, düşük torklu bir motordan düşük hızlı, yüksek torklu bir çıkışa iletmesine olanak tanır. Bu, ağır yüklerin taşınmasını, önemli direncin aşılmasını veya hızlı hızlanma ve yavaşlamanın sağlanmasını içeren uygulamalar için çok önemlidir. bir için Servo motor için yüksek torklu planet dişli kutusu , bu yetenek doğrudan gelişmiş makine performansı anlamına gelir. Örneğin, bir robot kolunda, dişli kutusunun ağır nesneleri kaldırmak ve aşırı motor akımı olmadan yer çekimine karşı konumu korumak için yeterli torku sağlaması gerekir. Yüksek torklu bir dişli kutusu olmadan motor aşırı ısınmaya ve erken arızalanmaya yatkın olacaktır. Bu dişli kutularının kompakt boyutu, olağanüstü güç yoğunluklarıyla birleştiğinde, mühendislerin güç ve güvenilirlikten ödün vermeden daha küçük, daha hafif ve daha verimli makineler tasarlayabilecekleri anlamına gelir. Yüksek torkun önemi göz ardı edilemez; bir sistemin en zorlu koşullar altında amaçlanan işlevini yerine getirebilmesini sağlayan temel parametredir.
Boşluk, özellikle hassas uygulamalarda planet dişli kutusunun performansında kritik bir faktördür. Dişli dişleri arasındaki az miktardaki dönme boşluğu veya boşluk olarak tanımlanır. Herhangi bir dişli sisteminin doğasında bir miktar boşluk olsa da, aşırı boşluk önemli sorunlara yol açabilir. bir düşük boşluklu yüksek torklu planet dişli kutusu , üretim toleransları bu oynamanın en aza indirilmesi için son derece sıkıdır. Yüksek boşluğun sonuçları arasında hatalı konumlandırma, çalışma sırasındaki titreşimler ve dişli dişlerinin erken aşınması yer alır. CNC işleme, tıbbi cihazlar ve otomatik yönlendirmeli araçlar (AGV'ler) gibi uygulamalar için her derece dönme doğruluğu çok önemlidir. Düşük boşluklu dişli kutusu, üretim sürecinin bütünlüğünü veya robotik hareketin hassasiyetini korumak için gerekli olan düzgün, tekrarlanabilir hareketi sağlar. Düşük boşluk elde etmek için üreticiler genellikle özel dişli kesme teknikleri, hassas rulmanlar ve gelişmiş montaj süreçlerini kullanır. Potansiyel bir alıcı için düşük dişli boşluğunun önemini anlamak, yüksek kaliteli, yüksek performanslı bir dişli kutusunu daha düşük seviyeli bir modelden ayırmanın anahtarıdır.
Tork, planet dişli kutusu için en önemli özelliktir. Dişli kutusunun üretebileceği dönme kuvvetinin miktarını belirler. Bir dişli kutusu seçerken iki temel tork değerini dikkate almalısınız: nominal tork ve tepe tork. Nominal tork, dişli kutusunun servis ömrü boyunca aşırı ısınmadan veya arızalanmadan iletebildiği sürekli torktur. Bu değer normal çalışma koşulları için dişli kutusunun boyutlandırılmasında kullanılır. Öte yandan tepe tork, dişli kutusunun kısa bir süre boyunca, genellikle hızlanma, yavaşlama veya şok yükler sırasında kaldırabileceği maksimum torktur. Tepe torkunun hesaba katılmaması, felaketle sonuçlanabilecek arızalara yol açabilir. Bu kuvvetler rulmanların ve dişlilerin ömrünü etkileyebileceğinden, çıkış milinin kaldırabileceği eksenel ve radyal yükleri de dikkate almak önemlidir. Yüksek yük kapasitesine sahip bir dişli kutusu, ağır veya dirsekli yüklerden kaynaklanan gerilimlere daha iyi dayanabilir. İşte tork türlerinin basit bir karşılaştırması:
| Tork Tipi | Tanım | Uygulama Örneği |
| Nominal Tork | Şanzımanın normal çalışma koşulları altında süresiz olarak kaldırabileceği sürekli tork. | Sabit hızlı konveyör bantları. |
| Tepe Torku | Şanzımanın kısa, aralıklı süreler boyunca dayanabileceği maksimum tork. | Ağır bir yükün başlatılması ve durdurulması. |
| Burulma Dayanımı | Şanzımanın büküm yükü altında deformasyona karşı direnci. Daha sert bir dişli kutusu daha iyi konum doğruluğu sağlar. | Hassas robotik kol eklemleri. |
Dişli oranı, giriş hızının çıkış hızına oranıdır. Tüm sistemin performansını doğrudan etkileyen temel bir parametredir. Daha yüksek bir dişli oranı, daha düşük bir çıkış hızına ancak orantılı olarak daha yüksek bir çıkış torkuna neden olacaktır. Örneğin, 10:1 oranına sahip bir dişli kutusu giriş hızını 10 kat azaltacak ve torku 10 kat artıracaktır (verimlilik kayıpları hariç). Doğru oranı seçmek çok önemli bir değiş-tokuştur. Uygulamanız yüksek hız gerektiriyorsa daha düşük bir dişli oranına ihtiyacınız olacaktır, bu da daha az tork artışı anlamına gelir. Tersine, çok ağır bir yükü taşımanız gerekiyorsa, gerekli torku sağlamak için yüksek bir dişli oranına ihtiyacınız olacaktır, ancak bu, maksimum hızınızı sınırlayacaktır. Seçim süreci, uygulamanızın hız ve tork gereksinimlerinin analiziyle başlamalıdır. Bu ihtiyaçlara dayanarak gerekli dişli oranını hesaplayabilirsiniz. Şanzımandaki aşama sayısını dikkate almak da önemlidir. Tek kademeli bir dişli kutusu daha basit ve daha verimlidir, ancak çok kademeli bir dişli kutusu kompakt bir alanda çok daha yüksek oranlara ulaşabilir. Tek aşamalı veya çok aşamalı tasarım arasındaki seçim, uygulamanızın hız, tork ve ayak izi açısından özel gereksinimlerine bağlıdır.
Redüktörün makinenize fiziksel entegrasyonu, teknik özellikleri kadar önemlidir. Redüktörün boyutları ve montaj konfigürasyonu motorunuza ve mevcut alana uygun olmalıdır. Üreticiler flanşlı montajlar, şaft montajları ve ayak montajları dahil olmak üzere çeşitli montaj seçenekleri sunar. Güvenli ve sağlam bir bağlantı sağlamak için dişli kutusunun çıkış flanşının motorunuzun boyutlarına ve cıvata düzenine uyduğunu doğrulamak kritik öneme sahiptir. Redüktörün giriş milinin de motor mili ile uyumlu olması gerekir. Uyumsuz bir bağlantı titreşimlere, yanlış hizalamaya ve erken aşınmaya neden olabilir. Ek olarak, özellikle havacılık ve taşınabilir ekipmanlar gibi ağırlığın önemli olduğu uygulamalarda dişli kutusunun ağırlığını ve boyutunu da göz önünde bulundurmanız gerekir. Çoğu dişli kutusu standart boyutları takip ederken, bazı uygulamalar mükemmel uyum sağlamak için özel olarak işlenmiş flanşlar veya adaptörler gerektirebilir. Satın almadan önce daima üreticinin teknik çizimlerine ve spesifikasyonlarına bakın. Doğru fiziksel uyum, yalnızca sorunsuz bir montaj süreci sağlamakla kalmaz, aynı zamanda tüm tahrik sisteminizin uzun vadeli güvenilirliğini ve stabilitesini de sağlar.
Servo motorlar hız, konum ve tork üzerinde hassas kontrol sağlama yetenekleri nedeniyle endüstriyel otomasyonda yaygın olarak kullanılmaktadır. Ancak genellikle yüksek hızlarda ve düşük torkta çalışırlar. Burası bir Servo motor için yüksek torklu planet dişli kutusu vazgeçilmez hale gelir. Servo motoru bir dişli kutusuyla eşleştirerek, daha düşük bir çıkış hızı ve önemli ölçüde daha yüksek bir tork elde edebilir, böylece motorun daha büyük ve daha ağır yükleri sürmesine olanak sağlayabilirsiniz. Bu kombinasyon çok çeşitli endüstrilerde yaygındır. Örneğin paketleme makinelerinde dişli kutusu, servo motorun ürünleri bir konveyör bandı üzerinde hızlı ve doğru bir şekilde konumlandırmasına olanak tanır. Baskı ekipmanlarında tutarlı ve hassas kağıt beslemesini sağlar. Otomatik montaj hatlarında vidaları sıkmak veya bileşenleri yüksek doğrulukla yerine bastırmak için gereken kuvveti sağlar. Dişli kutusu aynı zamanda bir redüktör görevi de görerek motorun en verimli olduğu ve en az ısı ürettiği optimum yüksek hız aralığında çalışmasını sağlar. Hassas planet dişli kutusunun düşük boşluklu yapısı bu uygulamalarda özellikle faydalıdır çünkü güç aktarımı sırasında servo motorun yüksek hassasiyetinin kaybolmamasını sağlar.
Robotik, planet dişli kutuları için en zorlu uygulamalardan birini temsil eder. Robot eklemleri, kolun toplam kütlesini en aza indirmek için yalnızca güçlü değil aynı zamanda hafif ve kompakt bileşenler gerektirir. Yüksek güç yoğunluğu yüksek torklu planet dişli kutusu robotik için onu mükemmel bir seçim haline getiriyor. Tasarım, dişli kutusunun robotik hareketlerde yaygın olan büyük yükleri ve ani yön değişikliklerini kaldırabilmesini sağlar. Üstelik robotikte düşük boşluk özelliği kesinlikle kritik öneme sahiptir. Dişli kutusundaki herhangi bir oynama veya eğim, doğrudan robotun uç efektörünün yanlış konumlandırılmasına neden olacak ve kaynak, boyama veya karmaşık montaj gibi hassas görevlerin yerine getirilmesini imkansız hale getirecektir. Planet dişli kutusunun yüksek burulma sertliği aynı zamanda robotun genel sağlamlığına ve tekrarlanabilirliğine de katkıda bulunur. Robotik bir kolda, her bir eklemde birden fazla dişli kutusu kullanılır ve bunların kümülatif performansı, robotun doğruluğunu belirler. Bu nedenle yüksek kaliteli bir dişli kutusu seçmek, robotik sistemin genel performansına ve güvenilirliğine yapılan bir yatırımdır. Dişli kutusu, robotun karmaşık, tekrarlanabilir görevleri hızlı ve hassas bir şekilde yerine getirmesini sağlar ve bu da onu modern endüstriyel otomasyonun önemli bir bileşeni haline getirir.
Piyasada çok çeşitli standart dişli kutuları mevcut olsa da, bazı uygulamaların kullanıma hazır ürünlerle karşılanamayacak benzersiz gereksinimleri vardır. Bu gibi durumlarda, bir özel yüksek torklu planet dişli kutusu ideal çözümdür. Uygulamanızın tam özelliklerini karşılayacak şekilde özel bir dişli kutusu tasarlanıp üretilir. Bunun nedeni benzersiz alan kısıtlamaları, standart dışı bir motor arayüzü, çok özel bir dişli oranı gereksinimi veya yüksek sıcaklıklar, vakum veya aşındırıcı ortamlar gibi aşırı çevre koşullarında çalışabilen bir dişli kutusuna duyulan ihtiyaç olabilir. Özel bir çözüm üzerinde bir üreticiyle çalışmak, kullanılan malzemelerden dişli geometrisine kadar dişli kutusunun her yönünün özel ihtiyaçlarınıza göre optimize edilmesini sağlar. Bu, verimlilik, kullanım ömrü ve genel sistem performansında önemli gelişmelere yol açabilir. Özel bir dişli kutusu için ilk yatırım daha yüksek olsa da, güvenilirlik ve azaltılmış bakım maliyetleri açısından uzun vadeli faydalar çoğu zaman ilk masraftan daha ağır basmaktadır. İşte karar vermenize yardımcı olacak bir karşılaştırma:
| Bakış açısı | Standart Şanzıman | Özel Şanzıman |
| Kullanılabilirlik | Stoktan veya kısa teslimat süreleriyle kolayca temin edilebilir. | Daha uzun teslim süreleri olan bir tasarım aşaması ve üretim süresi gerektirir. |
| Maliyet | Seri üretim nedeniyle genellikle daha düşük ön maliyet. | Başlangıç yatırımı daha yüksektir ancak üstün performans ve kullanım ömrü nedeniyle uzun vadede daha uygun maliyetli olabilir. |
| Performans | Genel gereksinimleri karşılar ancak özel uygulamanız için optimize edilemeyebilir. | Verimlilik, hassasiyet ve dayanıklılık açısından genellikle üstün performansla, özel uygulamanız için mükemmel şekilde optimize edilmiştir. |
| Esneklik | Mevcut konfigürasyonlar ve teknik özelliklerle sınırlıdır. | Benzersiz boyutlara, oranlara ve malzemelere izin veren tasarımda yüksek derecede özgürlük. |
Bir seçim yüksek torklu planet dişli kutusu herhangi bir yüksek performanslı sistemin tasarımında kritik bir adımdır. Tork, boşluk ve dişli oranı gibi temel parametreleri anlayarak sisteminizin güvenilirliğini ve verimliliğini önemli ölçüde etkileyecek bilinçli bir karar verebilirsiniz. İster standart bir çözüm arıyor olun, ister gelenek yüksek torklu planet dişli kutusu , bir uzmanla işbirliği yapmak ihtiyaçlarınıza en uygun olanı bulmanızı sağlayabilir. İyi seçilmiş bir dişli kutusu, uygulamanızın performansına, hassasiyetine ve uzun ömürlülüğüne yapılan bir yatırımdır.
