Yüksek Torklu Planet Redüktörlere İlişkin Nihai Kılavuz: Tasarım, Avantajlar ve Uygulamalar

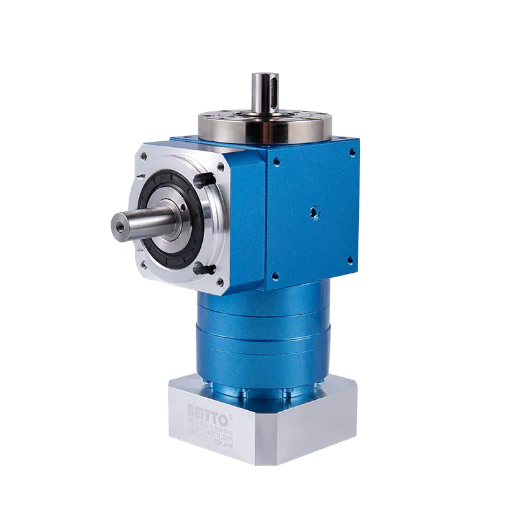

Hassas hareket kontrolü ve güç aktarımı dünyasında, çok az bileşen bu kadar kritik ve çok yönlüdür. yüksek torklu planet dişli kutusu . Olağanüstü tork yoğunluğu, sağlamlığı ve doğruluğuyla tanınan bu dişli kutuları zorlu endüstriyel uygulamaların omurgasını oluşturur. Bu kapsamlı kılavuz, en zorlu görevler için yüksek torklu çözümlere odaklanarak, planet dişli kutularına yönelik mühendislik ilkelerini, temel faydaları ve seçim kriterlerini ayrıntılı olarak ele almaktadır.

Planet Dişli Kutusu Mimarisini birnlamak

Planet dişli sistemi özünde güneş sistemini taklit edecek şekilde eşmerkezli olarak düzenlenmiş üç ana bileşenden oluşur. Bu benzersiz tasarım, olağanüstü yeteneklerinin kaynağıdır.

Temel Bileşenler ve İşlevleri

• Güneş Dişlisi: Tipik olarak giriş sürücüsü olan merkezi dişli.
• Gezegen Dişlileri: Güneş dişlisinin etrafında dönen, hem güneş hem de halka dişliyle iç içe olan birden fazla dişli.
• Gezegen Taşıyıcı: Planet dişlilerini yerinde tutar ve çoğu zaman çıkış görevi görerek artan torku sağlar.
• Halka Dişli (Annulus): Tüm sistemi çevreleyen, içe bakan dişlere sahip dış halka, genellikle sabit tutulur veya alternatif bir çıkış olarak kullanılır.

Tork Çarpımı Nasıl Elde Edilir?

Planet tasarımının gücü, yükü birden fazla planet dişlisine dağıtma yeteneğinde yatmaktadır. Bu yük paylaşımı, kompakt bir form faktörünün muazzam kuvvetleri karşılamasını sağlayan şeydir. Güneş dişlisine tork uygulandığında, planet dişlileri tahrik eder ve bunlar daha sonra sabit halka dişli boyunca "yürür". Bu hareket planet taşıyıcının daha düşük bir hızda ancak önemli ölçüde artan bir torkla dönmesine neden olur. Azaltma oranı güneş, gezegenler ve halka dişli üzerindeki diş sayısına göre belirlenir. Makine mühendisliği metinlerinde belirtildiği gibi, basit bir planeter setin (sabit halka dişlili) oranı için temel formül 1'dir (Halka Dişli Dişleri / Güneş Dişli Dişleri), bu da tek aşamada elde edilebilecek yüksek oranları açıklar [1].

Yüksek Torklu Planet Redüktörlerin Temel Avantajları

Paralel şaftlı veya sonsuz dişli tasarımları gibi diğer tiplere kıyasla planet dişli kutusunun seçilmesi, yüksek performanslı uygulamalar için farklı avantajlar sunar.

Yüksek Talep Senaryolarında Kritik Avantajlar:

• Olağanüstü Tork-Hacim Oranı: Birden fazla gezegen arasındaki yük paylaşımı, diğer dişli türlerine kıyasla daha küçük, yerden daha tasarruflu bir pakette çok daha yüksek tork çıkışına olanak tanır.
• Yüksek Hassasiyet ve Düşük Boşluk: Hassas üretim, yük altında giriş ve çıkış arasında minimum açısal yer değiştirmeye yol açar; bu, robotik ve otomatik konumlandırma sistemleri için çok önemlidir.
• Üstün Sağlamlık ve Burulma Sağlamlığı: Koaksiyel tasarım ve çoklu dişli temas noktaları, yük altında bükülmeye karşı mükemmel direnç sağlayarak doğru hareket iletimi sağlar.
• Yüksek Verimlilik: Genellikle kademe başına %97'yi aşan verimliliklerle planet dişli kutuları güç kaybını en aza indirerek ısı üretimini ve işletme maliyetlerini azaltır.

Mühendisler için farklı dişli kutusu mimarileri arasındaki dengeleri anlamak çok önemlidir. Doğrudan bir karşılaştırma gezegensel avantajı açıklığa kavuşturuyor:

Ortak Zorlukların ve Teknik Hususların Ele Alınması

Planet dişli kutuları sağlam olsa da performansları ve uzun ömürleri belirli tasarım ve operasyonel zorlukların ele alınmasına bağlıdır.

Yüksek Torklu Uygulamalarda Isı Yayılımının Üstesinden Gelmek

Yüksek yükler altında sürekli çalışma önemli miktarda ısı üretir. Etkili termal yönetim bir seçenek değil zorunluluktur. Gelişmiş tasarımlar, entegre soğutma kanatçıkları, optimize edilmiş yağlama yolları ve yüksek performanslı sentetik yağlayıcıların kullanımı gibi özellikleri içerir. Örneğin, bir dişli kutusu belirlerken sürekli görevde yüksek torklu planet dişli tahrikleri Mühendisler, ünitenin torku ilettiği kadar ısıyı da etkili bir şekilde dağıtabilmesini sağlamak için termal güç değerini hesaplamalıdır.

Dayanıklılık ve Uzun Hizmet Ömrünün Sağlanması

Dayanıklılık, özellikle zorlu ortamlarda çok önemlidir. Uzun ömürlülüğün anahtarı dişli dişlerinin işlenmesi, rulman seçimi ve yatak bütünlüğünün kalitesidir. Mükemmel bir profil elde etmek için dişli dişlerinin hassas şekilde taşlanması gerilim konsantrasyonlarını azaltır ve aşınmayı en aza indirir. Ayrıca planet dişlilerden gelen hem radyal hem de eksenel yükleri taşıyabilecek rulmanların seçimi kritik öneme sahiptir. Bunun için tasarlanmış bir şanzıman endüstriyel otomasyon için ağır hizmet planet dişli kutuları Genellikle karbonlanmış ve sertleştirilmiş dişliler, büyük kapasiteli rulmanlar ve kirletici maddeleri dışarıda tutmak için sağlam, sızdırmaz muhafazalar bulunur.

Optimum Azaltma Oranının Seçilmesi

Azaltma oranı çıkış hızını, torku ve sistem ataletini doğrudan etkiler. Çok kademeli planet dişli kutusu, kompakt boyutu korurken son derece yüksek oranlara (örneğin 100:1 veya daha fazla) olanak sağlar. Doğru oranın seçilmesi, motorun çalışma hızının istenen çıkış hızı ve tork ile dengelenmesini içerir. Bu, aşağıdaki gibi sistemlerin tasarlanmasında kritik bir adımdır: düşük boşluklu yüksek torklu planet dişli sistemleri Dinamik tepki ve konumsal doğruluğun birbirine bağlı olduğu hassas indeksleme veya robotik kollar için.

Belirli Uygulama Alanlarına Derinlemesine Bakış

Yüksek torklu planet dişli kutularının benzersiz özellikleri, onları geniş bir endüstri yelpazesinde vazgeçilmez kılmaktadır.

Robotik ve Otomatik Makineler

Robotikte hassasiyet, kompaktlık ve güvenilirlik tartışılamaz. Planet dişli kutuları, hassas konum kontrolünü korurken manipülatörleri hareket ettirmek için gereken yüksek torku sağlayan, robot eklem tahrikleri için tercih edilen çözümdür. Tekrarlanabilir doğruluk için düşük boşlukları önemlidir. Bu yüzden merkezdeler robotik kollar için yüksek torklu planet dişli kutuları montaj, kaynak ve malzeme taşıma robotlarında düzgün, güçlü ve doğru hareketlere olanak tanır.

Yenilenebilir Enerji Sistemleri

Yenilenebilir enerji sektörü en zorlu çalışma koşullarından bazılarını sunmaktadır. Rüzgar türbini eğim ve sapma kontrol sistemlerinde dişli kutularının çok büyük ve değişken yüklere, zorlu hava koşullarına dayanması ve onlarca yıl boyunca minimum düzeyde bakım gerektirmesi gerekir. Yüksek tork kapasitesi ve dayanıklılığıyla planet dişli kutuları bu roller için idealdir. Tasarımları, türbin kanatlarının ayarlanmasında yer alan büyük kuvvetleri verimli bir şekilde aktarmalarına ve kontrol etmelerine olanak tanır.

Mobil ve Arazi Ekipmanları

Ekskavatörler, vinçler ve diğer ağır makineler için güç yoğunluğu ve sağlamlık çok önemlidir. Planet dişliler genellikle bu makinelerdeki tekerlek tahriklerinde ve döner halkalarda kullanılır. Şok yükleri karşılama ve kompakt bir ortamda yüksek tork sağlama yetenekleri eşsizdir. Entegre edildiğinde madencilik ve inşaat ekipmanları için planet dişli kutuları tozlu, ıslak ve aşındırıcı ortamlarda güvenilir performans gösterecek şekilde geliştirilmiş sızdırmazlık ve korozyon direnciyle tasarlanmıştır.

İnovasyon ve Planet Dişli Teknolojisinin Geleceği

Daha yüksek performans arayışı inovasyonu teşvik etmeye devam ediyor. Araştırma, gelişmiş malzemeler (örneğin kompozitler ve yüksek mukavemetli alaşımlar), özel ısıl işlem süreçleri ve ultra hassas üretim teknikleri gibi alanlara odaklanmaktadır. Ayrıca, durum izleme ve kestirimci bakım için sensörlerin entegrasyonu, yeni nesil "akıllı" dişli kutularında standart bir özellik haline geliyor. Bu gelişmeler mümkün olanın sınırlarını zorlamayı amaçlıyor. yüksek torklu planet dişli kutusu performans, daha fazla verimlilik, daha uzun ömür ve birbirine bağlı endüstriyel sistemlere daha akıllı entegrasyon sağlar [2].

Doğru Yüksek Torklu Planet Dişli Kutusunu Seçmek: Pratik Bir Kılavuz

Doğru seçimi yapmak, uygulamanızın gereksinimlerinin dişli kutusunun özelliklerine göre sistematik olarak değerlendirilmesini içerir.

Değerlendirilecek Kritik Parametreler

• Nominal Tork ve Tepe Torku: Dişli kutusunun nominal torkunun sürekli yükünüzü karşıladığından ve tepe tork değerinin beklenen şok yüklerini aştığından emin olun.
• Azaltma Oranı: Oranı, motorun özelliklerini dikkate alarak istediğiniz çıkış hızı ve torkuyla eşleştirin.
• Boşluk: Uygulamanızın hassasiyet gereksinimlerini karşılayan bir boşluk değeri belirtin (örneğin, yüksek hassasiyetli otomasyon için <5 ark-dakika).
• Giriş/Çıkış Yapılandırması: Şaft türlerinin (kamalı, yivli), boyutların ve montaj arayüzünün (flanş, ayak) uyumlu olduğunu doğrulayın.
• Çevresel Derecelendirmeler: Toz ve suya dayanıklılık açısından IP (Giriş Koruması) derecelendirmelerini kontrol edin ve çalışma sıcaklığı aralığının uygun olduğundan emin olun.

Sıkça Sorulan Sorular (SSS)

1. Planet dişli kutusunu "yüksek tork" yapan şey nedir?

A yüksek torklu planet dişli kutusu boyutuna göre olağanüstü yüksek çıkış torku sağlamak üzere özel olarak tasarlanmıştır. Bu, hassas işlenmiş, sertleştirilmiş dişli dişleri, optimize edilmiş yatak düzenlemeleri ve kompakt bir muhafaza içinde torku etkili bir şekilde çoğaltmak için çoğu zaman çoklu dişli aşamaları aracılığıyla elde edilir.

2. Düşük boşluklu bir modele ihtiyacım olup olmadığını nasıl anlarım?

bir düşük boşluklu yüksek torklu planet dişli sistemi uygulamanız hassas konumlandırma, tekrarlayan indeksleme veya hareketin hızla tersine çevrilmesini içeriyorsa. Örnekler arasında robotik kollar, CNC döner tablalar ve en küçük konumsal hataların bile kabul edilemez olduğu hassas otomasyon aşamaları yer alır.

3. Planet dişli kutuları sürekli, ağır hizmet tipi çalışmayı kaldırabilir mi?

Evet, ancak bunun için özel olarak tasarlanmış olmaları gerekir. Pazarlanan dişli kutularını arayın sürekli görevde yüksek torklu planet dişli tahrikleri . Temel özellikler arasında sağlam termal yönetim (soğutma kanatları, etkili yağlama), yüksek kaliteli rulmanlar ve sabit yük altında uzun ömür için tasarlanmış dişliler bulunur.

4. Robotikte planet dişli kutuları neden bu kadar yaygın?

Yüksek güç yoğunlukları güçlü, kompakt ortak aktüatörlere olanak sağlar. Düşük boşluk ve yüksek burulma sertliği robotik kollar için yüksek torklu planet dişli kutuları Robotik doğruluğun ve performansın temeli olan hassas ve tekrarlanabilir hareketi mümkün kılar.

5. Planet dişli kutusundaki aşınma veya arıza belirtileri nelerdir?

Yaygın göstergeler arasında artan gürültü veya titreşim, artan çalışma sıcaklığı, gözle görülür yağlayıcı sızıntıları ve boşlukta ölçülebilir bir artış yer alır. Gibi kritik ekipmanlar için endüstriyel otomasyon için ağır hizmet planet dişli kutuları Kestirimci bakım için rutin bir titreşim analizi ve yağ izleme programının uygulanması önerilir.

yüksek torklu planet dişli kutusu Kompakt bir pakette güç, hassasiyet ve verimliliğin benzersiz bir kombinasyonunu sunan mekanik tasarımın zirvesi olarak duruyor. Endüstriyel robotların hassas bağlantılarından inşaat makinelerinin devasa aktarma organlarına kadar rolü vazgeçilmezdir. Endüstriler daha fazla otomasyona, daha yüksek verimliliğe ve daha sağlam ekipmanlara yöneldikçe, gelişmiş planet dişli çözümlerine olan talep de giderek artacaktır. Hassas mühendislik merkezlerindeki katı standartlara bağlı kalanlar gibi, en ileri Ar-Ge'yi titiz üretim süreçleriyle birleştiren üreticiler, modern endüstrinin bağlı olduğu güvenilir güç aktarım çözümlerini sunarak bu evrime öncülük etmeye hazırdır.

Referanslar

[1] J. Uicker, G. Pennock ve J. Shigley, "Theory of Machines and Mechanisms", 5. baskı, Oxford University Press, 2017. (Temel planeter dişli oranı formülleri ve kinematiklerin açıklaması).

[2] "Dişli Tasarımı ve Üretimindeki Gelişmeler", Uluslararası Üretim Mühendisliği Akademisi (CIRP) Annals, cilt. 68, hayır. 2, 2019. (Dişli sistemlerindeki modern malzemelerin, üretim tekniklerinin ve entegre sensör teknolojilerinin incelenmesi).
