Dik Açılı Şanzıman Redüktörleri İçin En İyi Kılavuz: Seçim, Uygulamalar ve Avantajlar

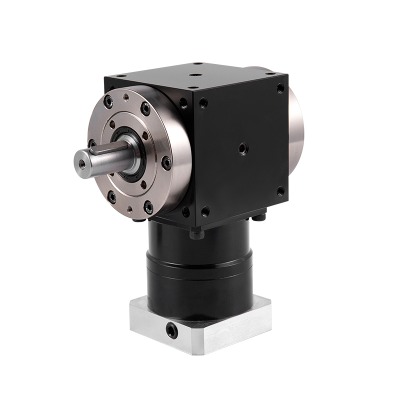

Dik Açılı Şanzıman Redüktörlerinin Temellerini Anlamak

Sayısız mekanik sistemin kalbinde, gücün iletilmesinden ve yönünün değiştirilmesinden sorumlu çok önemli bir bileşen yatıyor: dik açılı dişli kutusu redüktörü. Bu ustaca cihaz ikili bir amaca hizmet ediyor. Öncelikle, giriş ve çıkış millerinin doğrusal olarak hizalanamadığı mekansal kısıtlamalara sahip uygulamalarda bir zorunluluk olan dönüş gücünün yönünü 90 derece değiştirir. İkinci olarak ve bir o kadar önemlisi, bir motordan (örneğin bir elektrik motorundan) gelen giriş hızını, tahrik edilen ekipman için daha uygun, daha yüksek torklu, daha düşük hızlı bir çıkışa düşürür. Bu yön değişikliği ve hız azaltma kombinasyonu, onu çok çeşitli endüstriyel, otomotiv ve tüketici uygulamalarında vazgeçilmez bir unsur haline getiriyor. Temel prensip, bir mahfaza içine birbirine dik açıyla monte edilen, hareket ve kuvveti verimli bir şekilde aktaran bir dizi dişliyi (çoğunlukla konik veya sonsuz dişliler) içerir.

Temel Bileşenler ve Yapı

Dik açılı dişli kutusu redüktörünün verimliliği ve dayanıklılığı, dahili bileşenleri ve bunların kalitesi tarafından belirlenir. Tipik olarak dökme demir, alüminyum veya sertleştirilmiş çelikten yapılmış mahfaza, dişlileri hassas bir şekilde hizalayan ve onları dış kirleticilerden koruyan sağlam bir yapı görevi görür. Aynı zamanda sürtünmeyi azaltmak, ısıyı dağıtmak ve erken aşınmayı önlemek için hayati önem taşıyan yağlayıcı için bir rezervuar görevi de görür. İçeride dişliler sistemin kalbidir. Dişli tipi seçimi redüktörün performans özelliklerini önemli ölçüde etkiler.

• Konik Dişliler: Bunlar konik şekilli dişlere sahiptir ve çift olarak kullanılır. Yüksek verimlilikleri ve önemli yükleri kaldırabilme yetenekleriyle bilinirler ancak diğer türlere göre daha gürültülü olabilirler ve hassas hizalama gerektirirler.
• Sonsuz Dişliler: Bu kurulum, bir sonsuz çarkla iç içe geçen dişli bir sonsuz vidadan oluşur. Birincil avantaj, tek aşamada elde edilebilen yüksek indirgeme oranı ve doğası gereği kendi kendini kilitleme yeteneğidir (geriye doğru sürmeyi önler), ancak çoğu zaman daha yüksek kayma sürtünmesi nedeniyle daha düşük verimlilik pahasına olur.
• Hipoid Dişliler: Eksenlerin kesişmediği özel bir spiral konik dişli çeşidi. Bu tasarım, aynı anda daha fazla dişin temas etmesine olanak tanır ve bu da genellikle yüksek performanslı otomotiv diferansiyellerinde bulunan daha yumuşak, daha sessiz çalışma ve daha yüksek tork kapasitesi sağlar.

Diğer kritik bileşenler arasında contalar ve yataklar bulunur. Yüksek kaliteli contalar yağlayıcı sızıntısını önler ve toz, su ve diğer aşındırıcı parçacıkların girişini engeller. Rulmanlar dönen milleri destekler, hizalamayı korur ve ünitenin ömrünü ve gürültü seviyesini doğrudan etkileyen radyal ve eksenel yükleri emer.

Çalışma Prensibi: Hareket Nasıl Dönüşür?

Bir operasyonu dik açılı şanzıman redüktörü mekanik avantajın zarif bir göstergesidir. Giriş miline dönme gücü uygulanır. Bu mil, tahrik dişlisine (örn. sonsuz dişli veya pinyon konik dişli) bağlanır. Bu dişli döndükçe dişleri, çıkış miline monte edilen tahrik dişlisinin (sonsuz çark veya taç konik dişli) dişlerine geçer. Şaftlar arasındaki 90 derecelik açı, bu dişlilerin özel yönelimiyle elde edilir. Eş zamanlı olarak, hız düşüşü ve tork artışı, dişli oranına (tahrik edilen dişlideki diş sayısının tahrik dişlisindeki diş sayısına oranı) bağlı olarak meydana gelir. Örneğin, 10 dişli bir tahrik dişlisi ile 30 dişli bir tahrik dişlisi birbirine geçerse dişli oranı 3:1 olur. Bu, çıkış milinin, giriş milinin üçte biri hızında ancak yaklaşık üç katı torkla (eksi verim kayıpları) döneceği anlamına gelir. Bu dönüşüm, elektrik motorları gibi yaygın olarak kullanılan ana taşıyıcıların yüksek hızlı, düşük torklu çıkışını konveyörler, karıştırıcılar veya vinçler gibi makinelerin düşük hızlı, yüksek tork gereksinimleriyle eşleştirmek için kritik öneme sahiptir.

Makinelerde Dik Açılı Redüktörler Uygulamanın Temel Avantajları

Dik açılı dişli kutusu redüktörünü kullanma kararı, temel mühendislik zorluklarını çözen bir dizi ikna edici avantajdan kaynaklanmaktadır. En belirgin fayda mekansal verimliliktir. Bu redüktörler, güç akışını yeniden yönlendirerek daha kompakt ve optimize edilmiş makine tasarımlarına olanak tanır ve hat içi redüktörlerin mümkün olmadığı dar alanlara sığar. Bu, özellikle otomatik paketleme hatları gibi karmaşık sistemlerde veya tarım makinelerinin kapalı bölmelerinde değerlidir. Ayrıca işlevselliği pekiştiriyorlar. Önce hızı azaltmak ve ardından yön değiştirmek için birden fazla bileşene ihtiyaç duymak yerine, tek bir dik açılı ünite her iki görevi de yerine getirerek aktarma organlarını basitleştirir, parça sayısını azaltır ve potansiyel arıza noktalarını en aza indirir.

Bir diğer önemli avantaj ise montaj konumlarının çok yönlülüğüdür. Birçok dik açılı dişli kutusu tasarımı birden fazla montaj seçeneği (ayaklı, flanşlı veya şaftlı) sunarak mühendislere tasarım ve kurulum aşamalarında esneklik sağlar. Bu uyarlanabilirlik, redüktörün hem yeni hem de mevcut ekipmanlara sorunsuz bir şekilde entegre edilebilmesini sağlar. Performans açısından bakıldığında, belirli tipler, özellikle sonsuz dişli redüktörler, geri döndürülemez veya kendiliğinden kilitlenen değerli bir özellik sunar. Bu, çıkış miline uygulanan torkun giriş milini geriye doğru hareket ettiremeyeceği, vinçler, asansörler ve eğimli konveyörler gibi uygulamalar için yerleşik bir frenleme mekanizması görevi görerek güvenliği ve kontrolü artıracağı anlamına gelir. Son olarak, modern dik açılı redüktörler yüksek verimlilik ve dayanıklılık için tasarlanmıştır. Gelişmiş üretim teknikleri, yüksek kaliteli alaşımlı çelikler ve optimize edilmiş diş profilleri, sürtünmeden kaynaklanan güç kaybını en aza indirir ve ünitenin ağır şok yüklerine dayanabilmesini ve minimum bakımla binlerce saat güvenilir şekilde çalışabilmesini sağlar.

Özel İhtiyaçlarınız İçin En İyi Dik Açılı Şanzımanın Seçilmesi

Optimum dik açılı dişli kutusu redüktörünün seçilmesi, uygulamanızın performansını, ömrünü ve maliyet etkinliğini doğrudan etkileyen kritik bir süreçtir. Kötü bir seçim erken arızaya, verimsiz çalışmaya ve maliyetli arıza sürelerine yol açabilir. Süreç, redüktörün amaçlanan göreve mükemmel şekilde uymasını sağlamak için çeşitli temel parametrelerin dikkatli bir şekilde değerlendirilmesini içerir.

Değerlendirilmesi Gereken Kritik Performans Parametreleri

Türleri veya modelleri düşünmeden önce sisteminizin operasyonel taleplerini tanımlamanız gerekir.

• Giriş Hızı (RPM) ve Güç (HP/kW): Ana taşıyıcınızın (motor) dönüş hızı ve güç değeri başlangıç ​​noktalarıdır. Redüktör, giriş beygir gücünü aşırı ısınmadan idare edecek şekilde derecelendirilmelidir.
• Gerekli Çıkış Hızı ve Torku: Yükü sürmek için gereken istenen çıkış hızını (RPM) ve torku (Nm veya lb-ft) belirleyin. Bu, gerekli azaltma oranını (Giriş RPM'si / Çıkış RPM'si) belirleyecektir.
• Görev Döngüsü: Redüktör sürekli olarak mı, aralıklı olarak mı yoksa sık sık başlatma/durdurmalarla mı çalışacak? Daha yüksek servis faktörüne sahip bir redüktör gerektirdiğinden şok yükleri (ani, yoğun tork artışları) da dikkate alınmalıdır.
• Asılı Yük ve İtme Yükü: Bunlar mile dik (radyal yük) veya paralel (eksenel yük) olarak uygulanan kuvvetlerdir. Redüktörün nominal yük kapasitesinin aşılması, yataklara ve contalara hızla zarar verebilir.

Bunların ötesinde, çalışma ortamı çok önemlidir. Redüktör aşırı sıcaklıklara, aşındırıcı kimyasallara, aşırı neme veya aşındırıcı toza maruz kalacak mı? Bu koşullar, özel contalar, kaplamalar, muhafaza malzemeleri ve yağlayıcılara yönelik gereksinimleri belirler.

Konik Dişli ile Sonsuz Dişli Redüktörlerin Karşılaştırılması

En yaygın iki dik açılı redüktör türü arasındaki seçim, verimlilik ve oran arasındaki dengeye bağlı olan temel bir seçimdir. Aşağıdaki karşılaştırma temel farklılıklarını özetlemektedir:

Konik dişli redüktörler, sonsuz dişli redüktörlere kıyasla genellikle daha yüksek verimliliklerde (kademe başına %95-98) çalışır. Bunun nedeni, eylemlerinin daha fazla yuvarlanma teması ve daha az kayma sürtünmesi içermesidir. Buna karşılık, tek kademeli bir sonsuz dişli redüktör tipik olarak %50-90'lık bir verimlilik aralığı sunar ve bu oran, redüksiyon oranı arttıkça azalır. Bununla birlikte, sonsuz dişli redüktörler tek bir kompakt kademede yüksek redüksiyon oranlarına (5:1 ila 70:1) ulaşmada başarılı olurken, konik dişliler genellikle tek bir kademede daha düşük oranlarla (1:1 ila 6:1) sınırlıdır. Daha yüksek oranlar için, konik dişlilerin paralel şaft kademeleriyle birleştirilmesi gerekir, bu da boyutu ve maliyeti artıran bir konik-helisel redüktör oluşturur. Ayrıca, sonsuz dişli düzenekleri genellikle konik dişlilerin bir özelliği olmayan faydalı kendi kendine kilitleme özelliğini sağlar. Son olarak, konik dişli redüktörler, özellikle düz dişli tasarımlar daha gürültülü olabilirken, sonsuz dişli redüktörler genellikle daha sessiz çalışır.

Bu nedenle, yüksek torklu uygulamalar için en iyi dik açılı dişli kutusu Aynı zamanda yüksek verimlilik gerektiren bir tasarım da genellikle eğimli-helisel bir tasarım olacaktır. Kompakt ayak izinde yüksek redüksiyon oranına öncelik veren ve kendiliğinden kilitlemenin istendiği uygulamalar için sonsuz dişli redüktör genellikle ideal ve daha ekonomik bir seçimdir.

Sektörlerdeki Çeşitli Uygulamaları Keşfetmek

Yön değiştirme ve hızı azaltma konusundaki benzersiz yeteneği, dik açılı şanzıman redüktörü Şaşırtıcı bir endüstri yelpazesinde her yerde bulunan bir bileşen. Üretim ve malzeme taşımada, konveyör sistemlerinin, paletleyicilerin ve otomatik yönlendirmeli araçların (AGV'ler) arkasındaki itici güçtürler; ağır yükleri taşımak için gerekli torku sağlarlar ve konveyör hatlarının köşe tahriklerine mükemmel şekilde uyum sağlarlar. Yiyecek ve içecek endüstrisi, hijyenin, korozyon direncinin ve yıkama kapasitesinin çok önemli olduğu karıştırıcılar, karıştırıcılar ve şişeleme ekipmanları için paslanmaz çelik dik açılı redüktörlere güvenmektedir. Yenilenebilir enerjide bu redüktörler, güneş takip sistemlerinde, panellerin açısını gün boyunca güneşi takip edecek şekilde ayarlayarak çok önemlidir.

Madencilik ve inşaat sektörleri, çok büyük şok yüklerine ve aşındırıcı toza maruz kalan kırıcılar, elekler ve vinçler gibi ekipmanlara güç sağlamak için son derece sağlam ve dayanıklı dik açılı redüktörlere bağımlıdır. Spesifik ve kritik bir uygulama bulmaktır tarım makineleri için dayanıklı dik açılı dişli kutuları Traktörler, biçerdöverler ve ekim makineleri gibi. Bu makineler, yalnızca yüksek torka değil aynı zamanda çamur, toz ve aşırı hava koşullarına da dayanabilecek redüktörlere ihtiyaç duyar. Ayrıca otomotiv endüstrisi bunları diferansiyellerde ve PTO (PTO) ünitelerinde kullanıyor. Güçlü el matkaplarından garaj kapısı açıcılara kadar günlük tüketici ürünleri bile dar bir alanda yüksek tork sağlamak için kompakt dik açılı redüktörler kullanır. Bu inanılmaz çok yönlülük, modern mekanikteki temel rollerinin altını çiziyor.

Uzun Ömür Sağlamak: Bakım ve Sorun Giderme İpuçları

Doğru bakım, dik açılı dişli kutusu redüktörünün servis ömrünü ve güvenilirliğini maksimuma çıkarmada en önemli faktördür. Bakımı iyi yapılan bir ünite yıllarca verimli bir şekilde çalışabilir; ihmal ise büyük arızalara ve plansız arıza sürelerine yol açabilir. Bakımın temel taşı yağlamadır. Doğru seviyede muhafaza edilen, doğru türde ve kalitede yağlayıcının kullanılması tartışılamaz. Yağ veya gres aşınmayı azaltır, ısıyı dağıtır ve korozyona karşı koruma sağlar. Üreticinin ilk yağlayıcı tipine ve yağ değiştirme veya yeniden yağlama aralıklarına ilişkin tavsiyelerine uymak önemlidir. Zorlu ortamlar veya sürekli çalışma için bu aralıkların kısaltılması gerekebilir. Genellikle contaların veya mahfazanın etrafında yağ birikmesiyle kendini gösteren yağlayıcı sızıntılarını düzenli olarak kontrol edin.

Yaygın Sorunlar ve Tanılama Adımları

İyi bir bakımla bile sorunlar ortaya çıkabilir. Erken teşhis, küçük sorunların büyük onarımlara dönüşmesini önlemenin anahtarıdır.

• Aşırı ısınma: Bunun nedeni genellikle yetersiz yağlama (düşük yağ seviyesi, yanlış yağlayıcı türü), aşırı yükleme veya aşırı ortam sıcaklığıdır. Önce yükü ve yağlayıcı durumunu kontrol edin.
• Olağandışı Gürültü (Sızlanma, Gıcırtı, Vuruş): Aşırı gürültü genellikle dişlilerde veya yataklarda bir sorun olduğunu gösterir. Sızlanma, yanlış hizalamaya veya aşınmaya işaret edebilir; taşlama ise genellikle ciddi dişli diş hasarına işaret eder. Vuruntu, hasarlı yatakların veya aşırı boşluğun işareti olabilir.
• Titreşim: Aşırı titreşim genellikle redüktör ile tahrik edilen/tahrik üniteleri arasındaki yanlış hizalamadan, aşınmış yataklardan, dengesiz yükten veya hasarlı dişli dişinden kaynaklanır.
• Sızıntı: Yağ sızıntıları çoğunlukla başarısız contalardan kaynaklanmaktadır. Sızıntı kaynağını belirleyin ve yağlayıcı kaybını ve kirlenmeyi önlemek için contayı derhal değiştirin.

Düzenli titreşim analizi ve termografiyi de içeren bir kestirimci bakım programı oluşturmak, bu sorunların erken tespit edilmesine yardımcı olabilir. Merak edenler için dik açılı dişli redüktörünün doğru şekilde nasıl takılacağı , süreç her zaman muhafazanın bozulmasını önlemek için sağlam, düz bir montaj yüzeyinin sağlanmasıyla başlar. Titreşimi ve yatak yükünü en aza indirmek için millerin hassas bir şekilde hizalanması gerekir. Tüm bağlantılar sağlam olmalı ve ünite çalıştırılmadan önce yağlanmalıdır. Optimum performans ve garanti uyumluluğunu sağlamak için üreticinin kurulum kılavuzuna uymak kesinlikle kritik öneme sahiptir. Arayan herkes için dik açılı redüktör bakım ipuçları , mantra tutarlılıktır: tutarlı kontroller, doğru yağlayıcıların tutarlı kullanımı ve olağandışı seslere veya sıcaklıklara karşı tutarlı dikkat.

Maliyet Hususları ve Kaynak Faktörleri

Dik açılı dişli kutusu redüktörünün satın alma maliyeti, toplam sahip olma maliyetinin yalnızca bir kısmıdır. Başlangıç ​​fiyatı her zaman göz önünde bulundurulmasına rağmen beklenen kullanım ömrü, bakım gereksinimleri ve enerji verimliliği gibi faktörlere göre değerlendirilmelidir. Daha ucuz, düşük kaliteli bir redüktörün arıza oranı daha yüksek olabilir, bu da daha sık değiştirmeye ve maliyetli üretim kesintilerine yol açarak sonuçta onu birinci sınıf, güvenilir bir modelden daha pahalı hale getirir. Enerji tüketimi bir diğer önemli faktördür. Örneğin, daha verimli bir konik dişli redüktör, aynı görevi yerine getiren daha az verimli bir sonsuz dişli redüktöre göre kullanım ömrü boyunca daha az elektrik tüketecektir ve bu da önemli miktarda enerji maliyeti tasarrufu sağlayabilir.

Kaynak seçerken, üreticinin kalite konusundaki itibarını, teknik desteğin kullanılabilirliğini ve hem ilk sipariş hem de olası yedek parçalar için teslim sürelerini dikkate almak hayati önem taşır. Bir tesis içindeki standardizasyon, stoklanması gereken farklı yedek parça sayısını en aza indirerek maliyetleri de azaltabilir. Sorulması gereken önemli sorular arasında redüktörün servis faktörü (aşırı yüklerle başa çıkma yeteneğinin derecesi), garanti koşulları ve standart modellerin özel gereksinimlerinizi karşılamaması durumunda özelleştirme seçeneklerinin bulunup bulunmadığı yer alır. Anlamak maliyeti dik açılı hız düşürücüler Ön yatırımı uzun vadeli operasyonel güvenilirlik ve verimlilikle dengeleyen bu bütünsel bakış açısını içerir.
